FSB50760SFS
MODULE SPM 600V 2A SPM5P-023
廠商型號:
FSB50760SFS
芯天下內部編號:
3-FSB50760SFS
生產廠商:
Fairchild Semiconductor
描述:
MODULE SPM 600V 2A SPM5P-023
產品類別:
Semiconductors|Integrated Circuits - ICs|Power Management ICs|Motor / Motion / Ignition Controllers & Drivers
客戶編號:

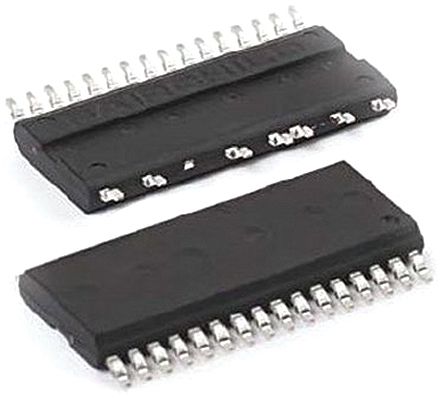

所示圖像僅為示意圖。請從產品數據表中獲得準確的規格。
庫存與訂購
產品參數
| 參數類型 | 參數值 |
|---|---|
| 封裝類型 | 表面安裝 |
| 系列 | Motion SPM 5 SuperFET Series |
| 輸出配置 | 3 相 |
| 最高工作溫度 | +150 °C |
| 安裝類型 | 表面貼裝 |
| 引腳數目 | 23 |
| 高度 | 3.3mm |
| 最低工作溫度 | -40 °C |
| 寬度 | 12.2mm |
| 最大隔離額定值 | 1500Vrms |
| 最大集電極-發射極電壓 | 600 V |
| 最大IGBT集電極電流 | 3.6A |
| 最大工作電源電壓 | 400 V |
| 長度 | 29.2mm |
| 典型開關頻率 | 20kHz |
| 電動機類型 | 交流感應 |
| 尺寸 | 29.2 x 12.2 x 3.3mm |
| Operating Supply Voltage | 300 V |
| Packaging | Reel |
| Product | Fan / Motor Controllers / Drivers |
| Output Current | 2 A |
| Factory Pack Quantity | 450 |
| Series | FSB50760SFS |
| Brand | Fairchild Semiconductor |
| Pd - Power Dissipation | 14.5 W |
| Type | 3-Phase Inverter Driver |
| Mounting Style | SMD/SMT |
| Output Voltage | 600 V |
| Number of Outputs | 3 Output |
| Minimum Operating Temperature | - 40 C |
| Package / Case | SPM5Q-23 |
| Operating Frequency | 20 kHz |
| Operating Temperature Range | - 40 C to + 150 C |
| Maximum Operating Temperature | + 150 C |
| Operating Supply Current | 200 uA |
| RoHS | RoHS Compliant |
