ST124F
SPNO/SPNC miniature relay,8A 24Vdc coil
廠商型號:
ST124F
芯天下內部編號:
282-ST124F
生產廠商:
Panasonic
描述:
SPNO/SPNC miniature relay,8A 24Vdc coil
產品類別:
Relays|General Purpose Relays|Non-Latching Relays
客戶編號:

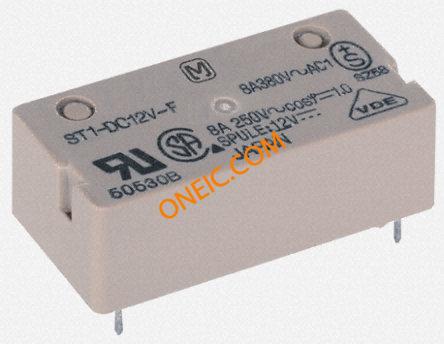

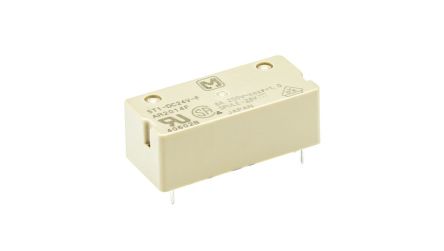

所示圖像僅為示意圖。請從產品數據表中獲得準確的規格。
庫存與訂購
產品參數
| 參數類型 | 參數值 |
|---|---|
| Application | Power |
| Coil Power | 240mW |
| Coil Resistance | 2400 Ω |
| Coil Voltage | 24V dc |
| Contact Configuration | SPST-NC, SPST-NO |
| Contact Material | Gold Plated Silver Tin Oxide |
| Depth | 14mm |
| Height | 11mm |
| Isolation Coil To Contact | 3750V rms |
| Length | 31mm |
| Maximum Operating Temperature | +60°C |
| Maximum Switching Current AC | 8 A |
| Maximum Switching Current DC | 8 A |
| Maximum Switching Power AC | 3040 VA |
| Maximum Switching Power DC | 150 W |
| Maximum Switching Voltage AC | 380V ac |
| Maximum Switching Voltage DC | 250V dc |
| Mounting Type | PCB |
| Terminal Type | Through Hole |
| 線圈功率 | 240mW |
| 安裝類型 | PCB（印刷電路板）安裝 |
| 端子類型 | 通孔 |
| 工作溫度范圍 | -40 → +60°C |
| 最大切換電壓 交流 | 380V 交流 |
| 長度 | 31mm |
| 應用類型 | 電源 |
| 最大切換電壓 直流 | 250V 直流 |
| 高度 | 11mm |
| 深度 | 14mm |
| 線圈電阻 | 2.4 kΩ |
| 壽命 | 100000（電氣）次循環、10000000（機械）次循環 |
| Board Level Components | Y |
| 最高工作溫度 | +60°C |
| 特殊功能 | 密封 |
| 觸點材料 | 鍍金 |
| 最大切換電流 直流 | 8 A |
| 尺寸 | 31 x 14 x 11mm |
| 最低工作溫度 | -40°C |
| 最大切換電流 交流 | 8 A |
| 最大切換功率 交流 | 3.04 kVA |
| 線圈對觸點絕緣 | 3.75kV rms |
| 觸點配置 | 雙刀單擲 |
| 線圈電壓 | 24 V 直流 |
| 最大切換功率 直流 | 150 W |
