MPZ1608S601A
FERRITE CHIP BEADS
廠商型號:
MPZ1608S601A
芯天下內部編號:
367-MPZ1608S601A
生產廠商:
tdk

描述:
FERRITE CHIP BEADS
產品類別:
Filter|Filter Misc
所示圖像僅為示意圖。請從產品數據表中獲得準確的規格。
庫存與訂購
產品參數
參數類型 | 參數值 |
---|---|
Maximum DC Resistance | 150m |
Product Length | 1.75 |
EU RoHS | Compliant |
Maximum Operating Temperature | 125 |
Maximum DC Current | 1 |
Product Depth | 0.95 |
Type | Multi-Layer Chip Bead |
Product Height | 0.95 |
Impedance | 600 |
Case Size | 0603 |
Test Frequency | 100M |
Minimum Operating Temperature | -55 |
Tolerance | 25% |
Subcategory | Ferrite Beads |
Lead Time | 20 Days |
Packaging | Tape & Reel (TR) |
Filter Type | Differential Mode - Single |
Current Rating | 1A |
DC Resistance (DCR) | 150 mOhm Max |

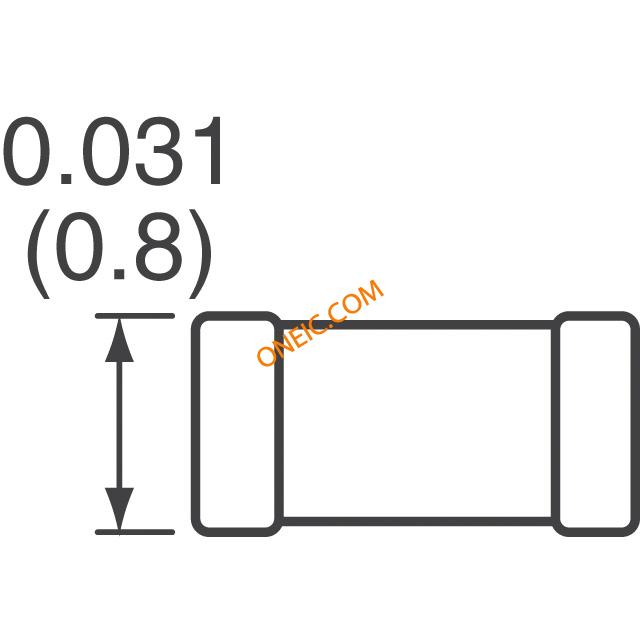

Height (Max) | 0.037" (0.95mm) |

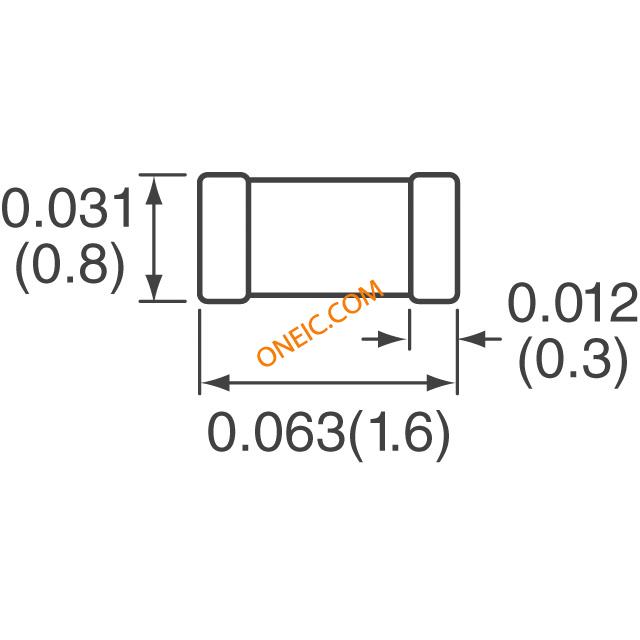

Size / Dimension | 0.063" L x 0.031" W (1.60mm x 0.80mm) |
Standard Package | 4,000 |
Mounting Type | Surface Mount |
Impedance @ Frequency | 600 Ohm @ 100MHz |
Package/Case | 0603 (1608 Metric) |
rohs | Lead free / RoHS Compliant |
Other Names | 445-2205-1 |
Factory Pack Quantity | 4000 |
Product | Ferrite Chip Beads |
Product Category | EMI Filter Beads, Chips & Arrays |
Dimensions | 0.8 mm W x 1.6 mm L x 0.8 mm H |
Operating Temperature Range | - 55 C to + 125 C |
Maximum DC Resistance | 150 mOhms |
Termination Style | SMD/SMT |
Maximum DC Current | 1 A |
Case Length | 1.6 mm |
Test Frequency | 100 MHz |
Case Height | 0.8 mm |
Package / Case | 0603 (1608 metric) |
Impedance | 600 Ohms |
Case Width | 0.8 mm |
RoHS | RoHS Compliant |
Operating Temp Range | -55C to 125C |
Rad Hardened | No |
Failure Rate | Not Required |
Case Size (Inches) | 0603 |
Tolerance (+ or -) | 25% |
Inductance | Not Required uH |
Military Standard | Not Required |
Product Length (mm) | 1.75 mm |
Product Depth (mm) | 0.8 mm |
Product Height (mm) | 0.95 mm |
DC Current | 1000 mA |
DC Resistance | 0.15 ohm |
Product Diameter (mm) | Not Required mm |
Ferrite Case Style | :0603 ^1608 Metric] |
Ferrite Mounting | :SMD |
Impedance Tolerance | :± 25% |
DC Current Rating | :1A |
DC Resistance Max | :0.15ohm |
Series | :MPZ |
Weight (kg) | 0 |
Tariff No. | 85049011 |
Impedance @ 100MHz | :600ohm |
SVHC | :No SVHC (20-Jun-2013) |
Core Material | :Ferrite |
Resistance | :0.15ohm |
